H3C UniServer R系列做RAID(P460-M4)Legacy模式

Legacy模式下做RAID

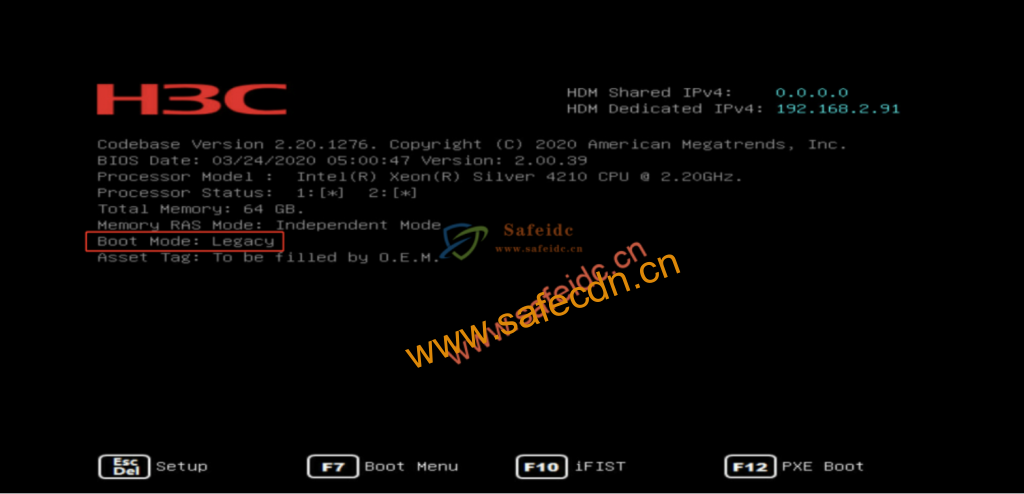

开机自检,确认启动模式为Legacy:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

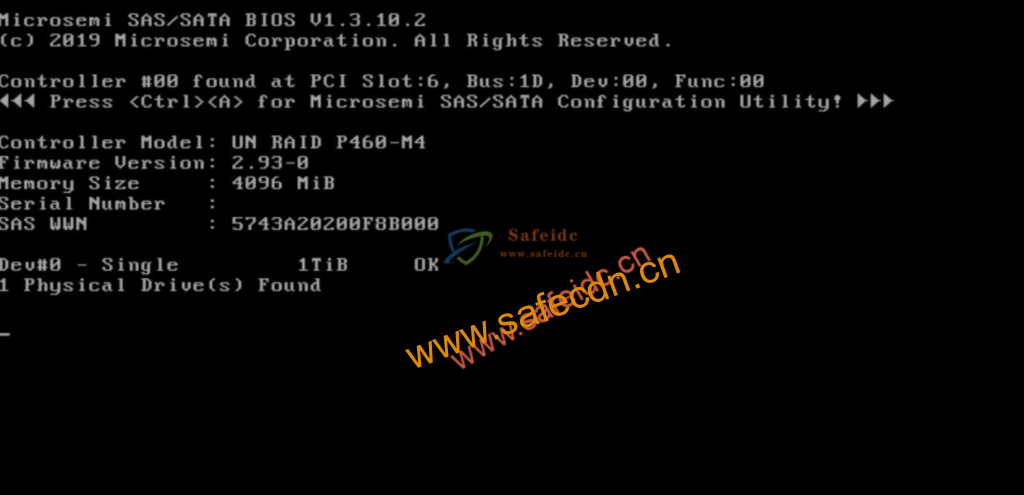

检测到阵列卡后,按ctrl+a进入阵列配置界面:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

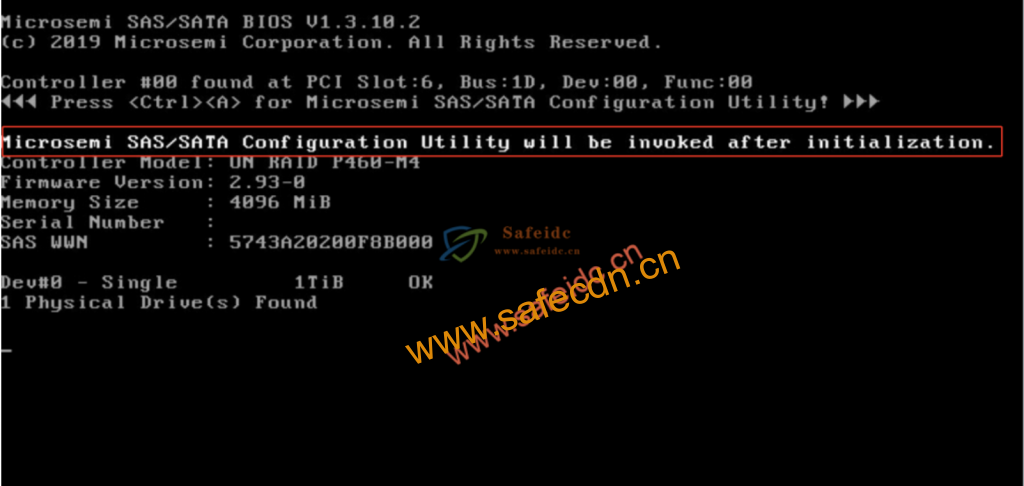

要在检测到P460-M4阵列卡之前按ctrl+a:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

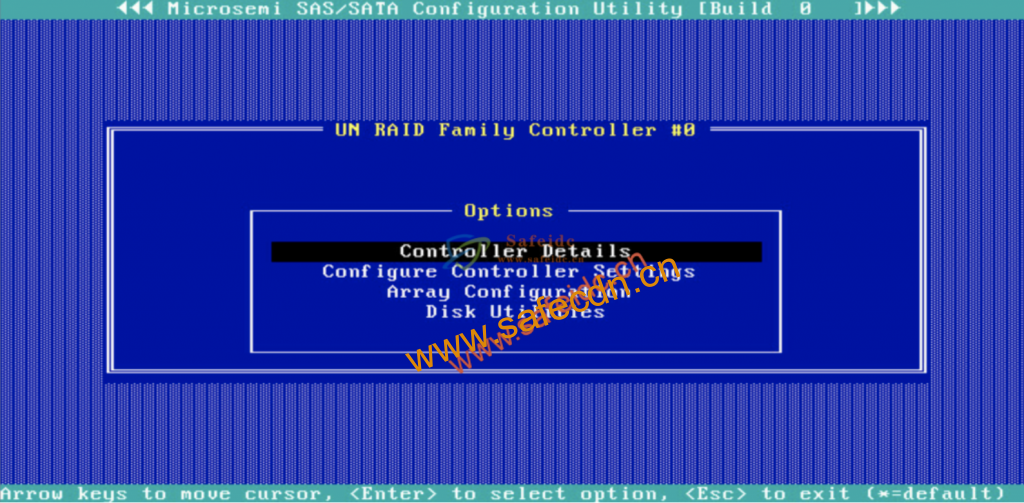

进入之后主界面:
选择Array Configuration:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

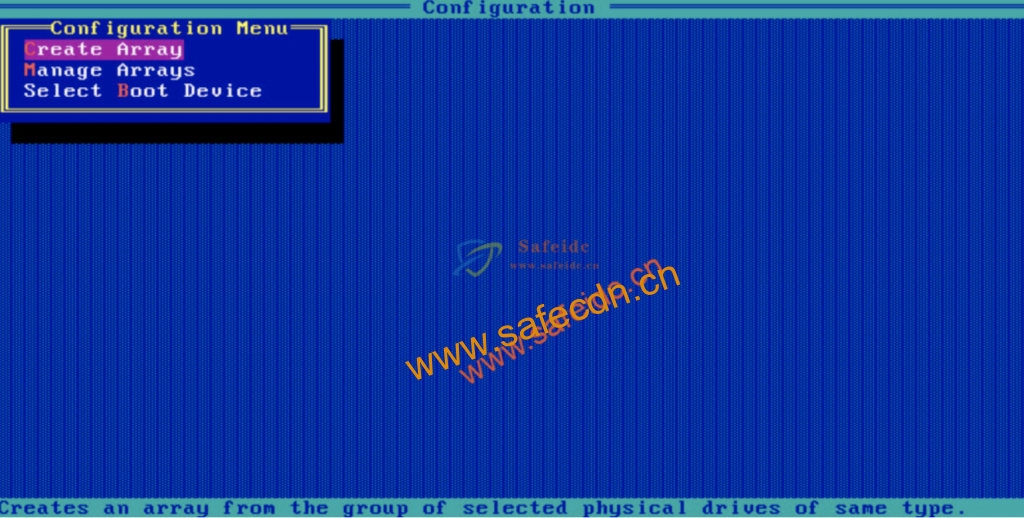

选择Create Array:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

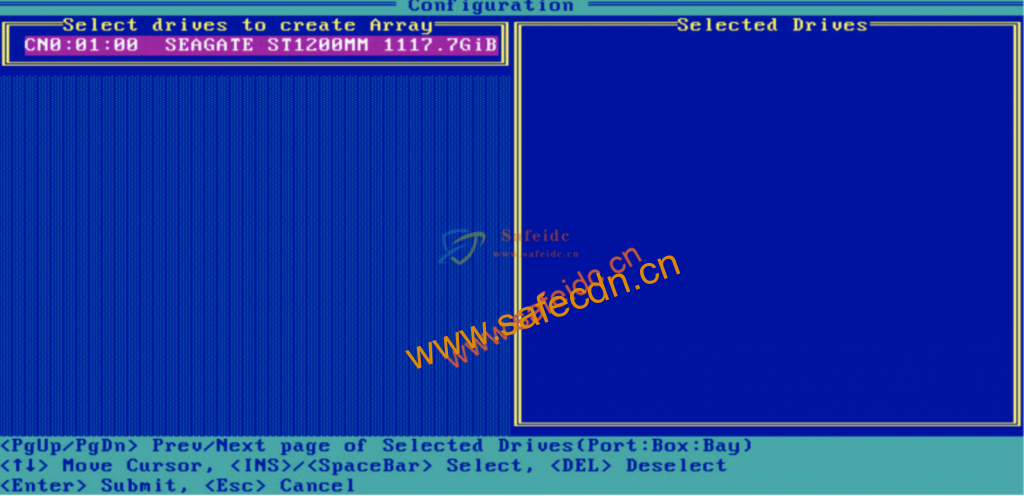

看到可用硬盘:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

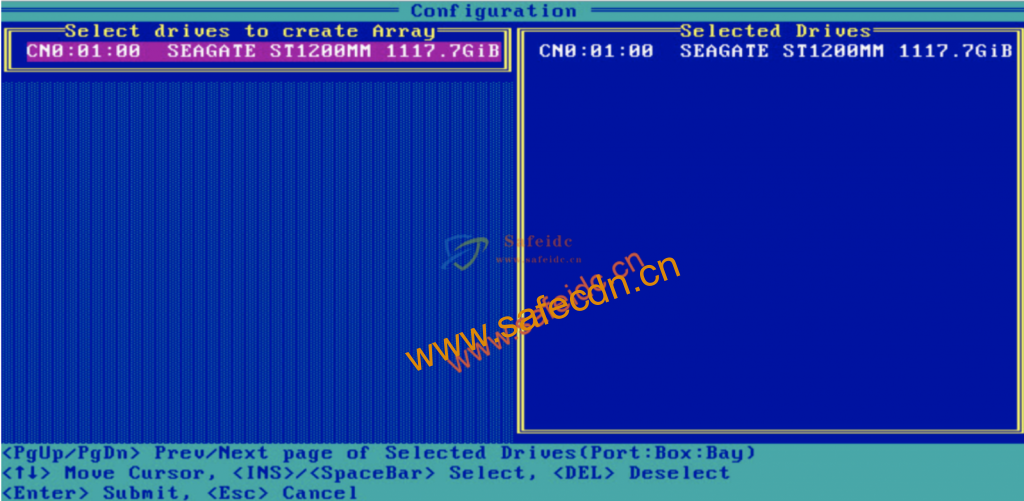

按空格将硬盘选中:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

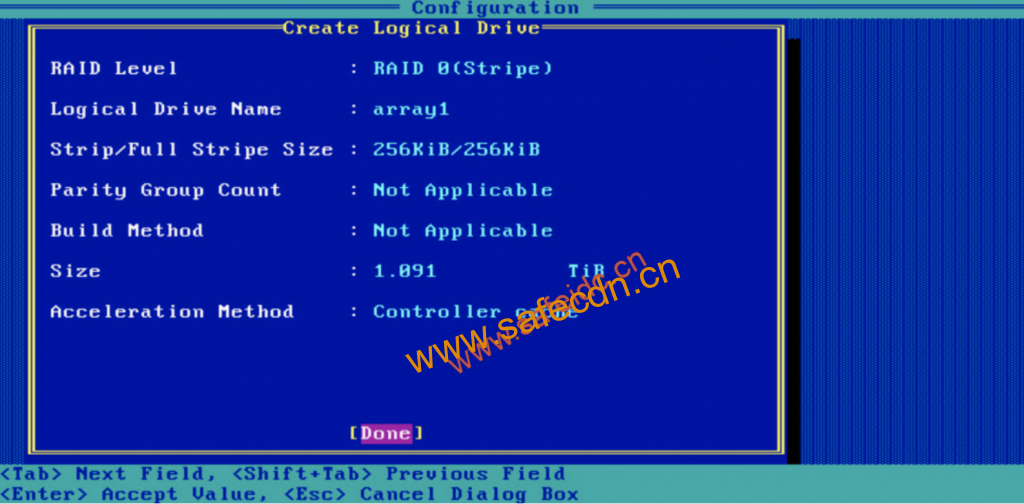

选择RAID级别,输入Logical Drive Name,确认无误后选择Done:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

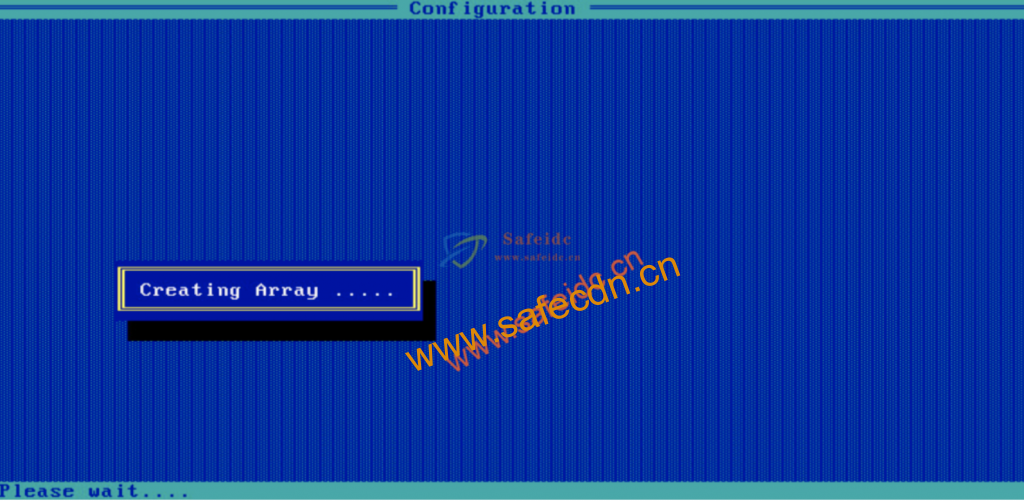

创建中:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

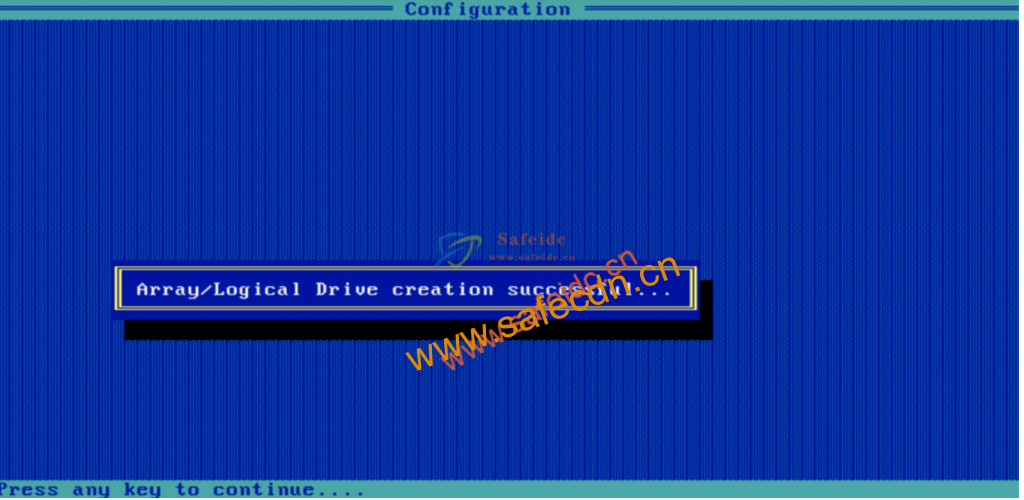

创建成功提示:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

查看创建的阵列:

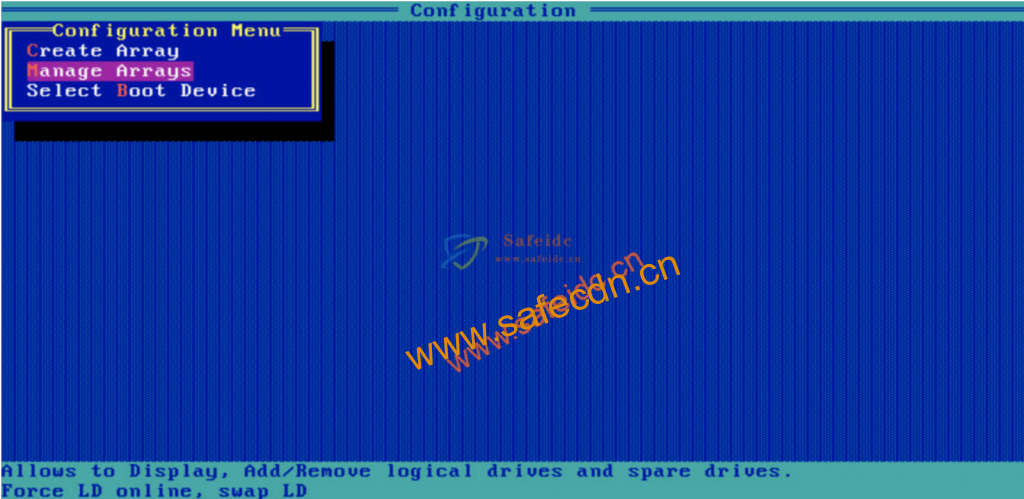

选择Manage Arrays:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

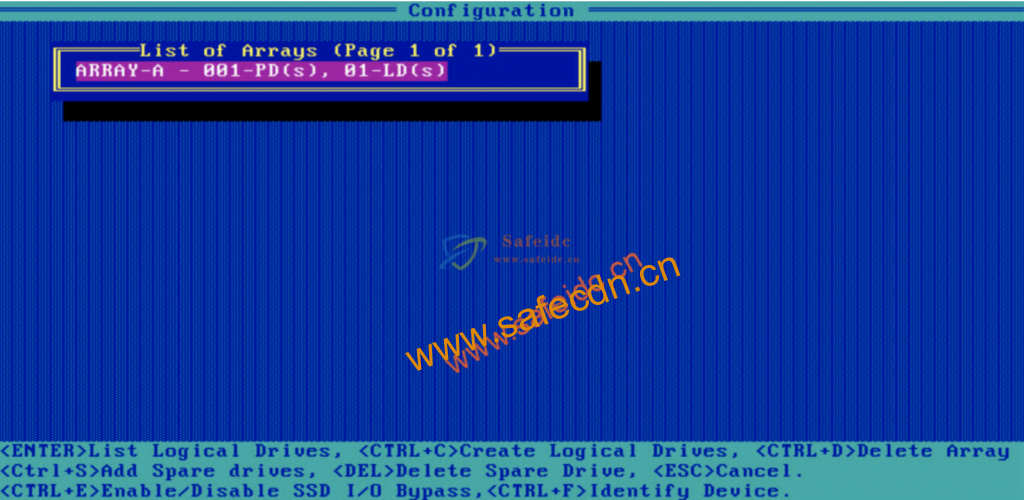

回车:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

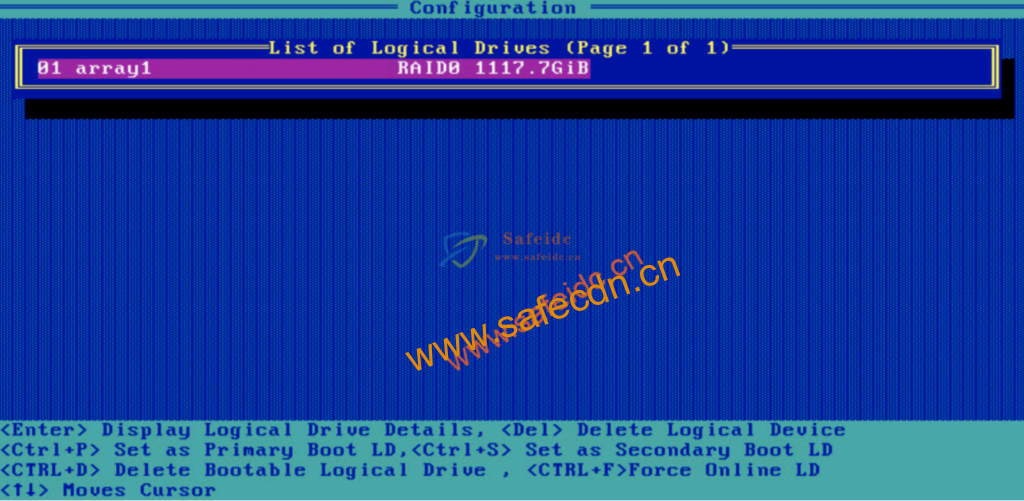

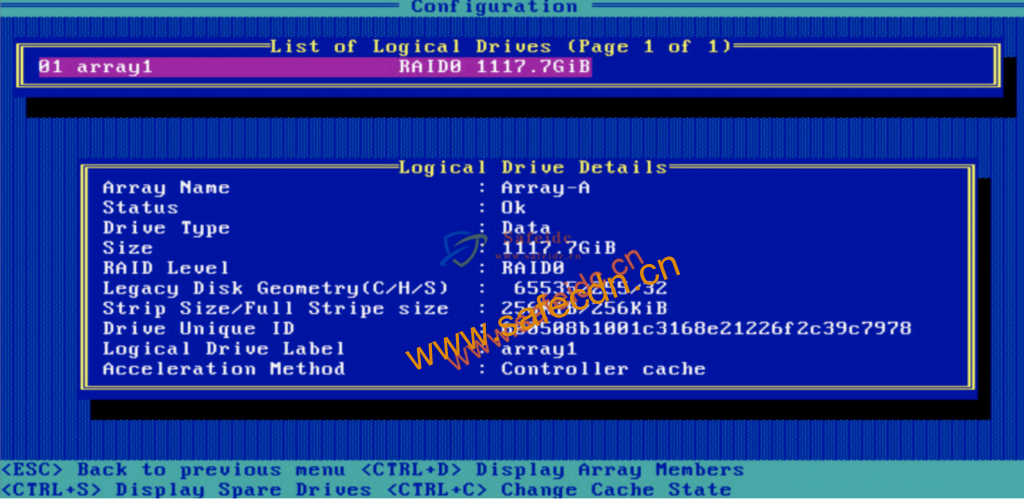

回车:

H3C UniServer R系列做RAID(P460-M4)Legacy模式


H3C UniServer R系列做RAID(P460-M4)Legacy模式

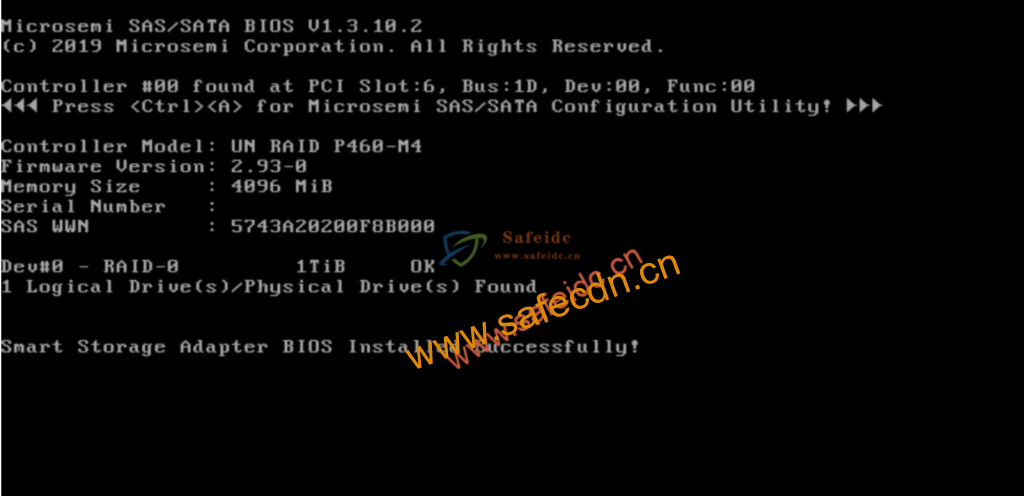

重启过程中也能看到创建的阵列:

H3C UniServer R系列做RAID(P460-M4)Legacy模式

H3C R5300 G3做RAID(P460-M4) Legacy传统模式就做完了
