H3C UniServer R系列做RAID(P460-M4)UEFI模式

UEFI模式下做RIAD

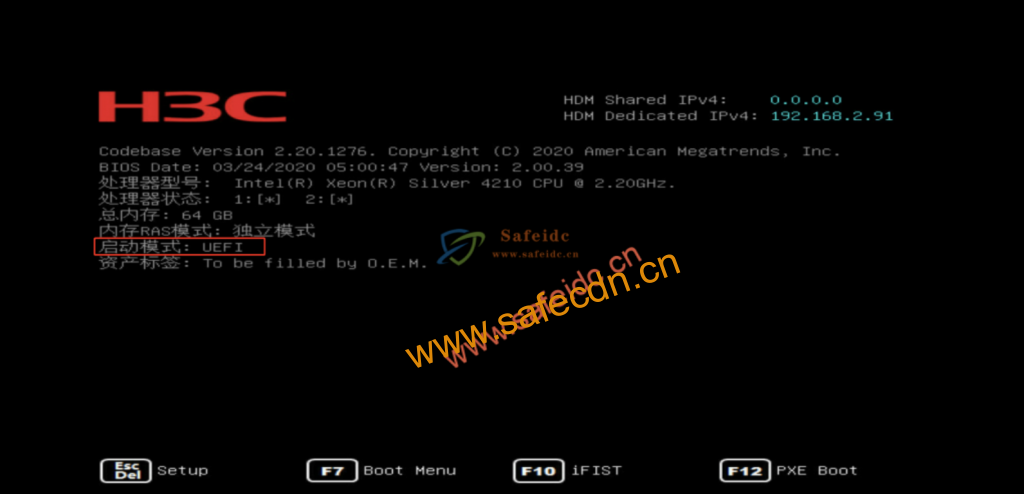

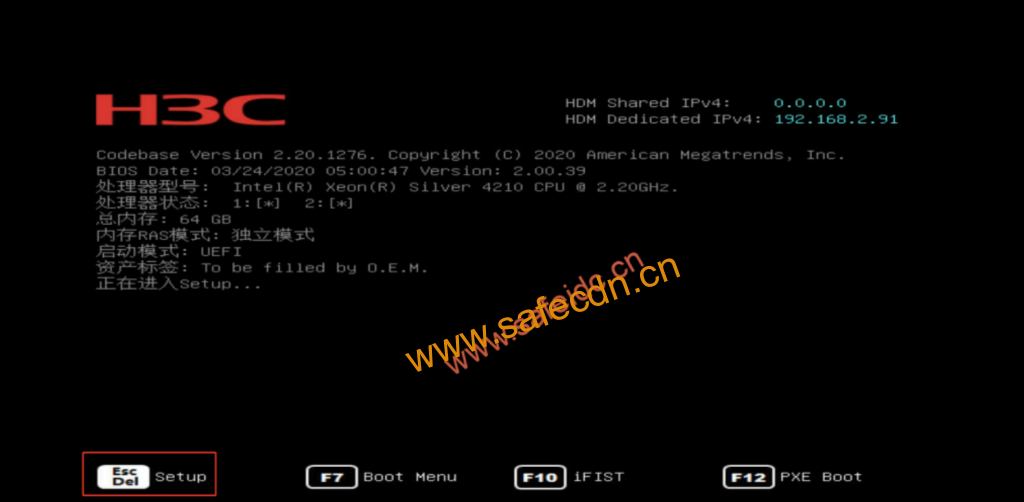

开机自检,确认启动模式为UEFI:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

按ESC进入BIOS:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

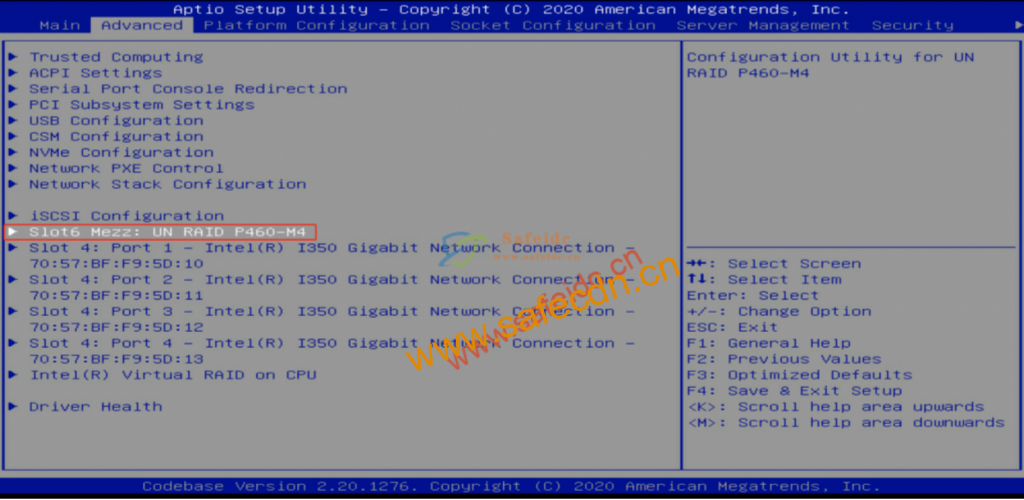

选择到高级菜单,可以看到Slot6插槽的P460-M4 RAID卡,回车进入配置界面:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

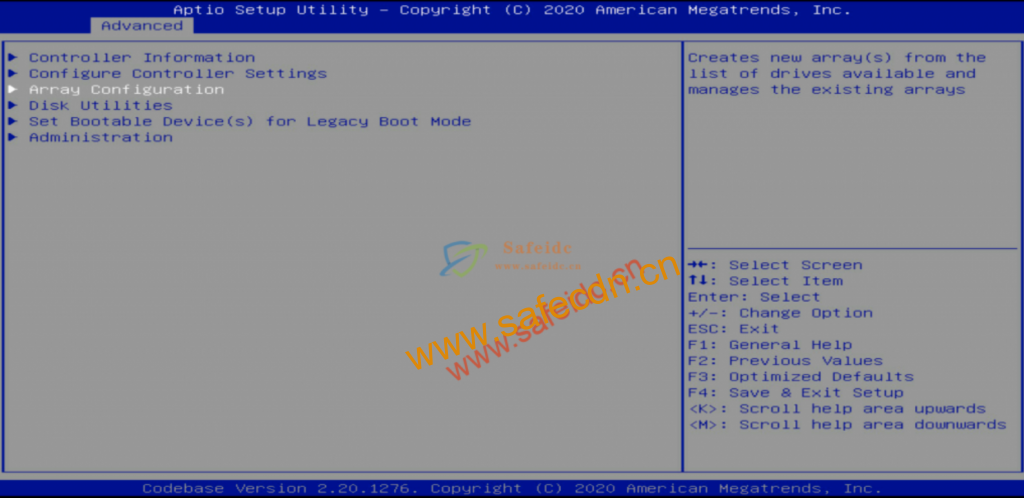

选择Array Configuration:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

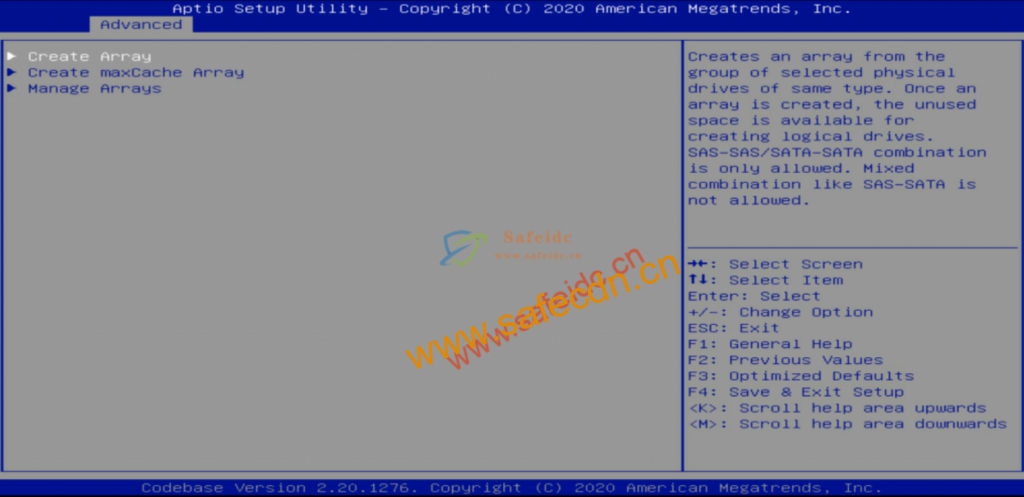

选择Create Array:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

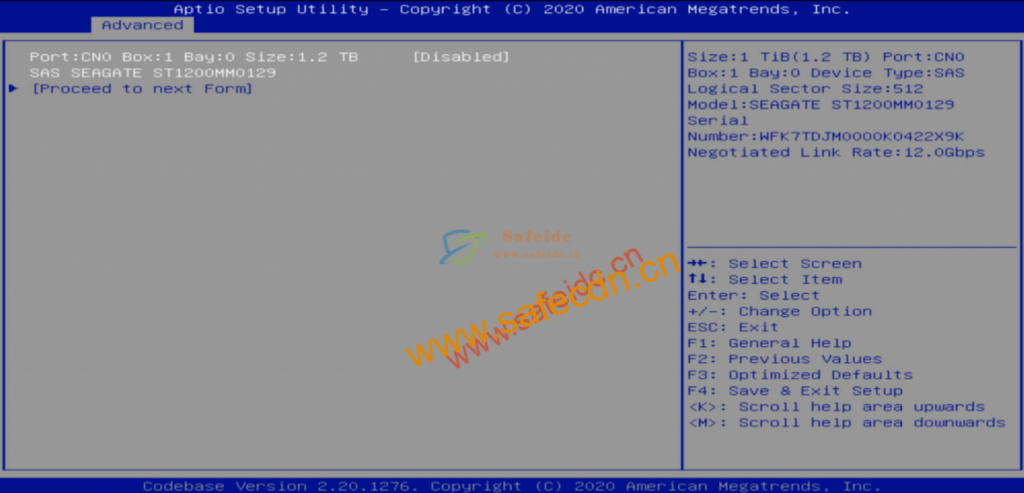

这一步可以看到可以做RAID的硬盘:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

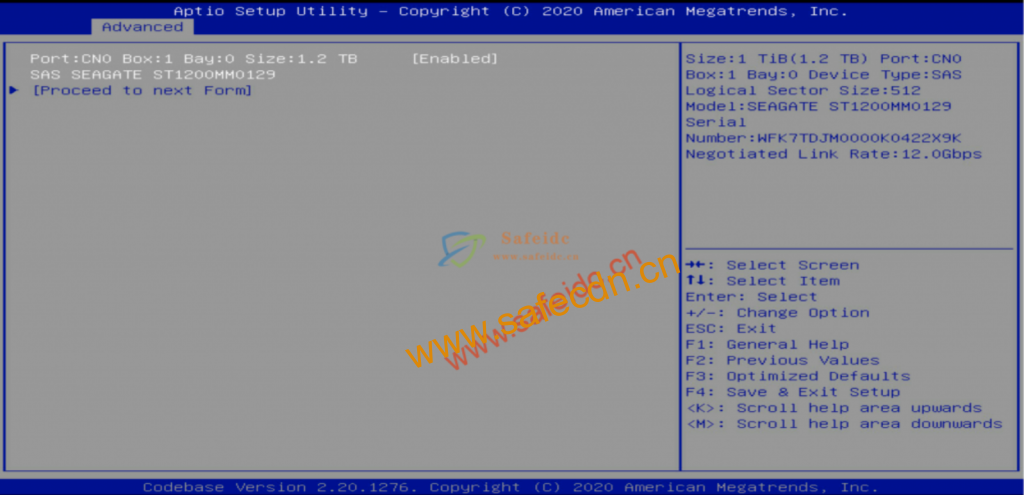

按空格选中需要做RAID的硬盘,硬盘状态由Disabled变成Enabled,表明选中当前硬盘:
Proceed to next Form进入下一步:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

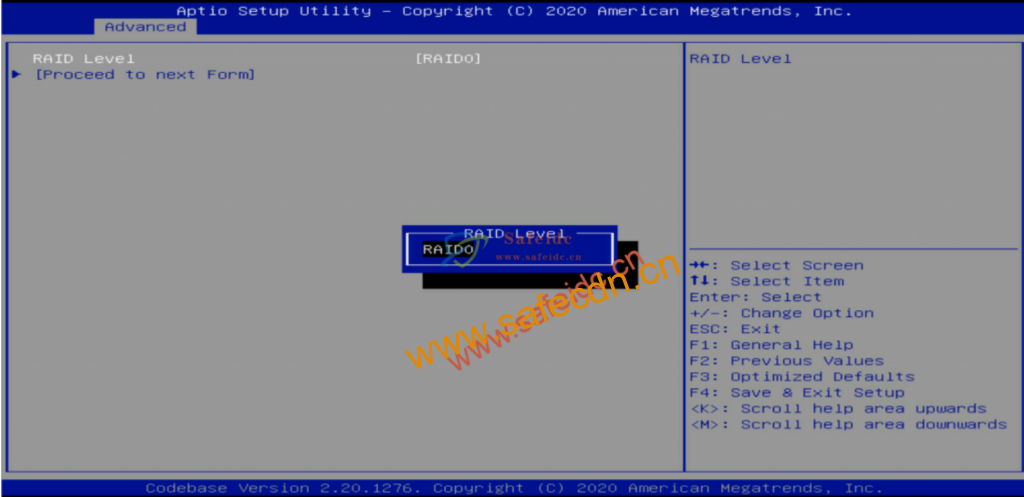

选择需要的RAID级别:
这里我们只有一块硬盘只能选择RAID0:
通常来说,一块盘做RAID0,两块盘做RAID1,三块盘做RAID5,四块盘及以上可以做 RAID10(双数盘),RAID5,RAID6:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

选好RAID级别后,Proceed to next Form进入下一步:

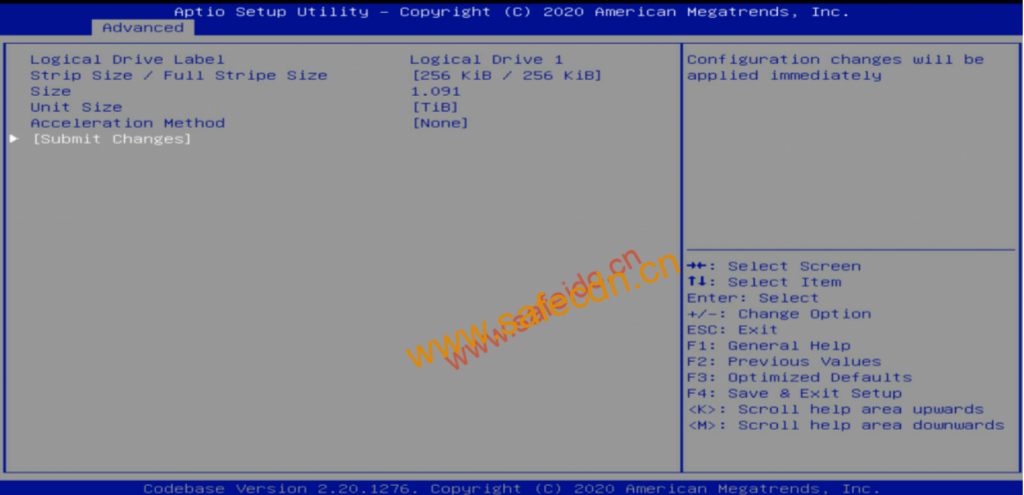

默认做一个大的Logical Drive 1,可以直接Submit changes:
如果想做多个Logical Drive,可以在Size处直接更改大小:
确认无误后选择Submit changes:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

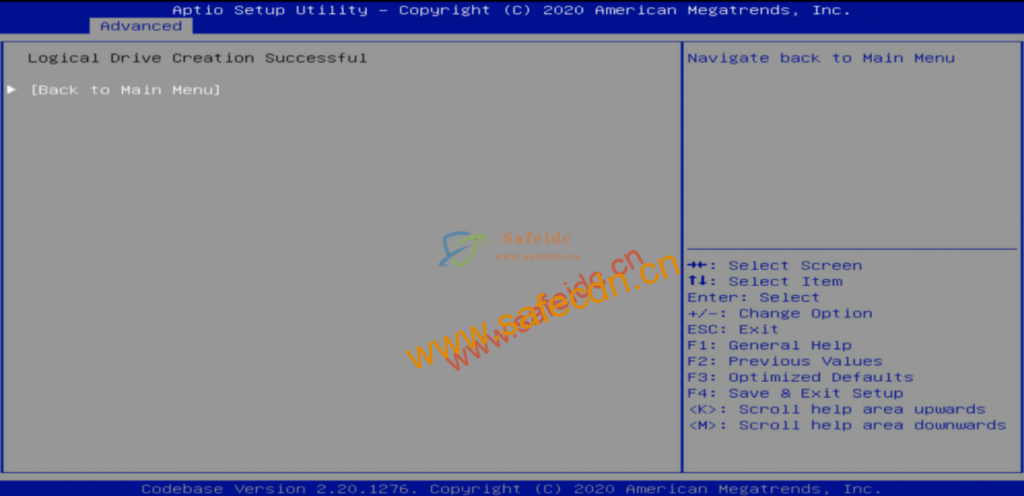

提示创建成功:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

查看配置的阵列:

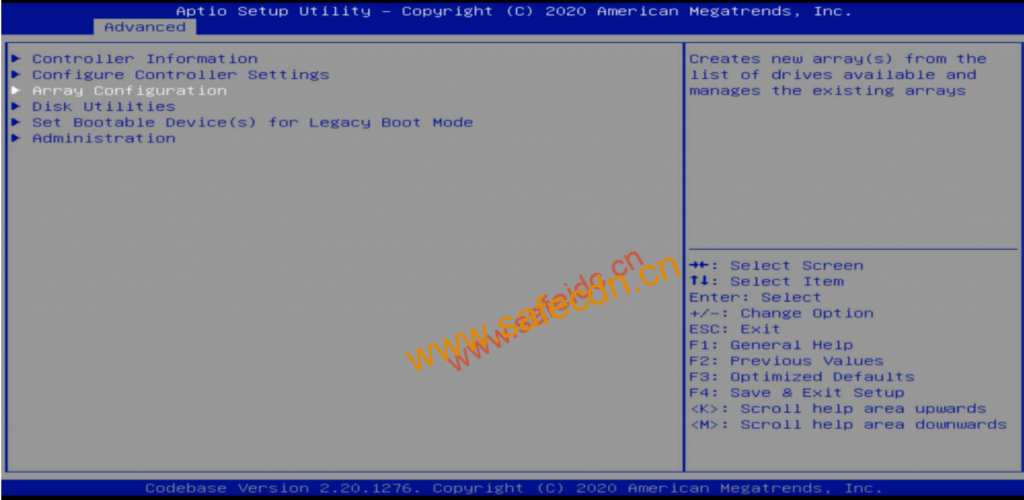

选择Array Configuration:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

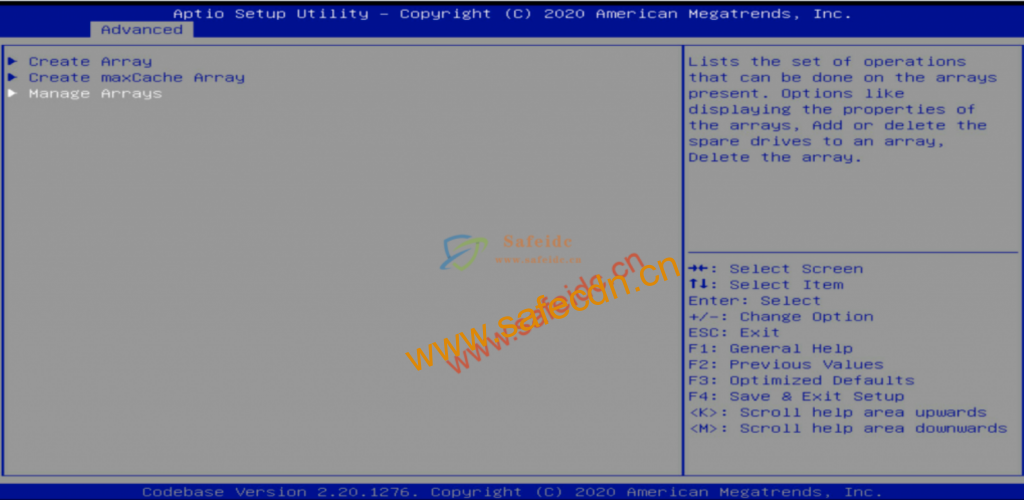

选择Manage Arrays:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

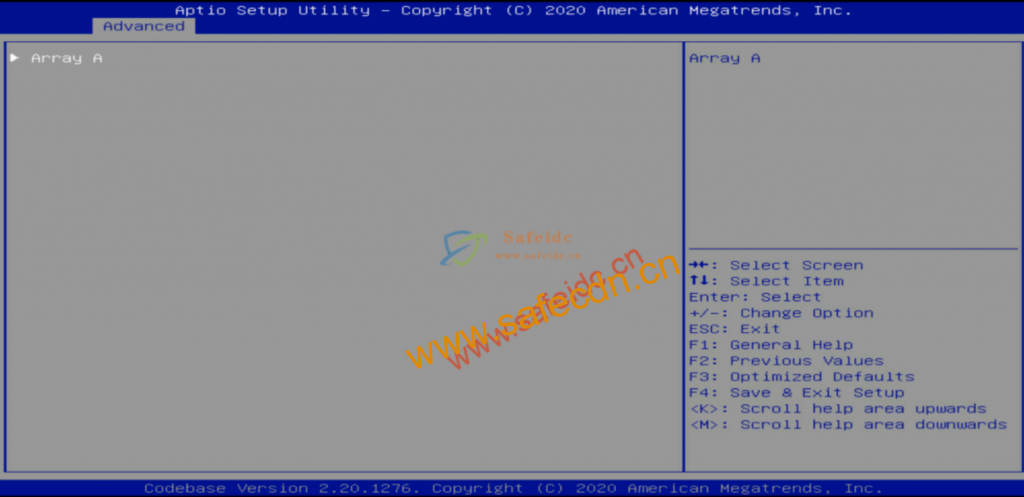

看到我们创建的Array A,直接回车:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

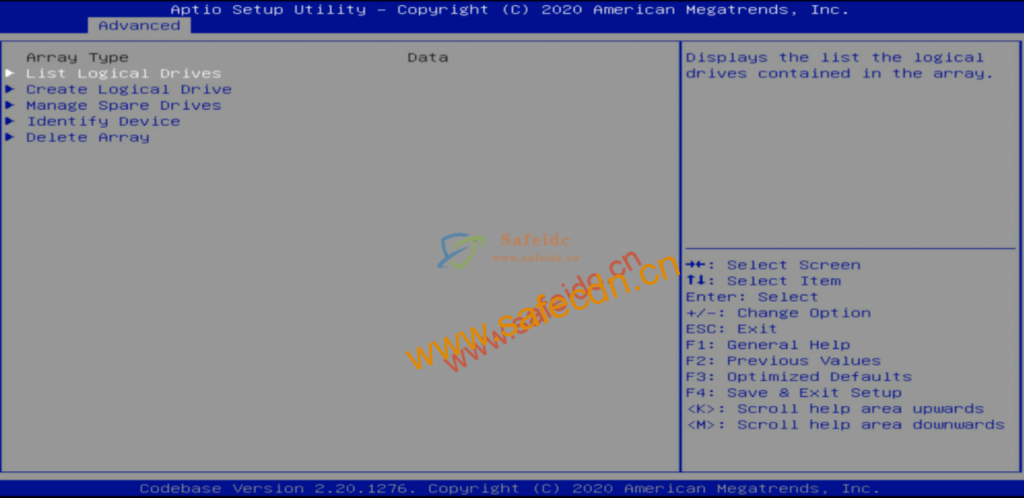

选择List Logical Drives:
选择Delete Array可以删除阵列:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

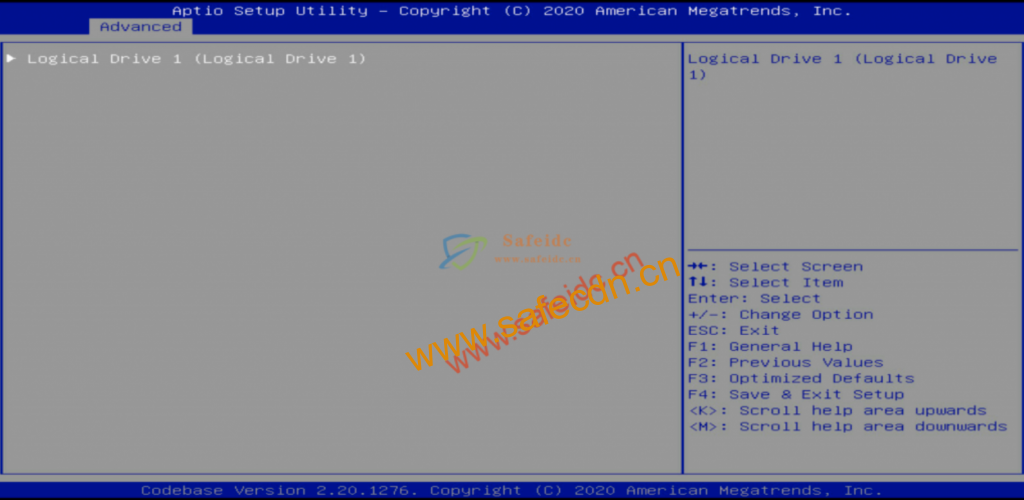

看到我们创建的 Logical Drives 1,直接回车

H3C UniServer R系列做RAID(P460-M4)UEFI模式

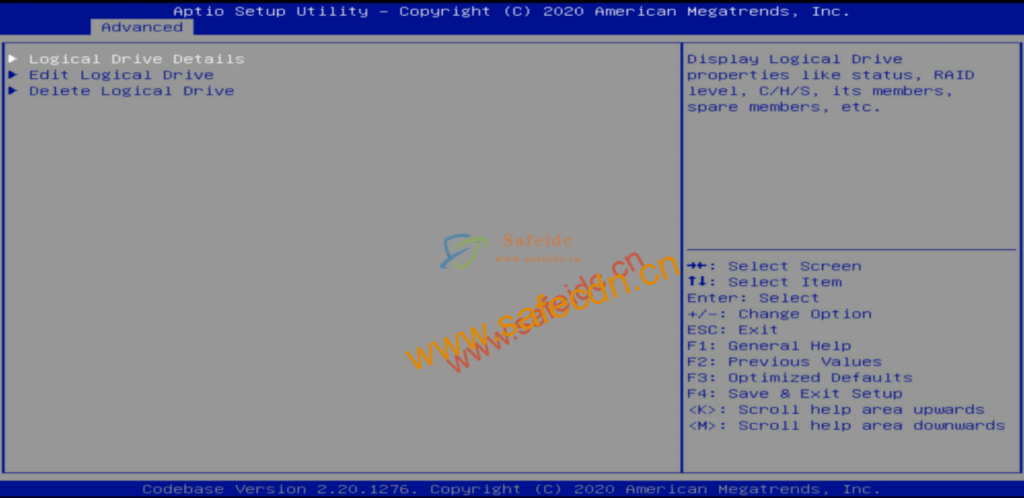

选择Logical Drive Details:
选择Delete Logical Drive可以删除Logical Drive 详细信息:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

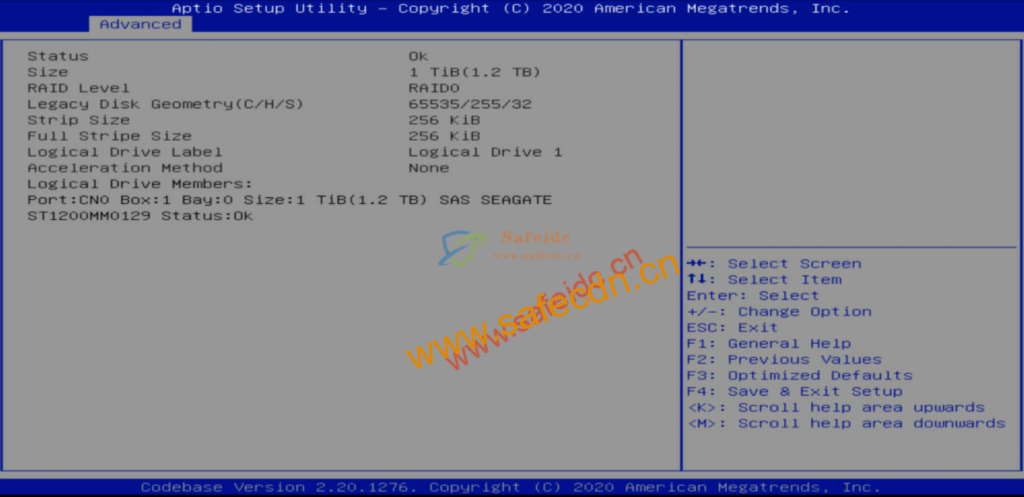

详细信息:

H3C UniServer R系列做RAID(P460-M4)UEFI模式

H3C R5300 G3做RAID(P460-M4)UEFI模式就做完了
